David Geffen Galleries w LACMA: cisza za cenę 56 izolatorów
Peter Zumthor i Clark Construction: jak 56 izolatorów sejsmicznych, podwójny strop betonowy i most nad Wilshire Boulevard stają się ciszą architektoniczną.
W 2007 roku Peter Zumthor skończył w Eifel kaplicę Brata Klauza. Betonowy prostopadłościan, 12 metrów wysokości, stoi sam na otwartym pastwisku — nie ma na nim widocznych spoin, styków elewacyjnych ani rynien. Jest tym, czym wygląda: jedną rzeczą. To zdanie architektoniczne, które Zumthor powtarza od dekad: materiał ma wyglądać na kompletny, zanim widz zacznie szukać jego składowych. W Los Angeles takie zdanie kosztuje ponad dziesięć lat budowy i 56 izolatorów sejsmicznych.
David Geffen Galleries w LACMA to nie jest opowieść o estetyce. To opowieść o tym, co architektura pochłania, żeby wyglądać na nieskomplikowaną.
Grunt pod Wilshire
Na skrzyżowaniu Wilshire Boulevard i Fairfax Avenue ziemia ma historię, która komplikuje fundamenty. La Brea Tar Pits — złoża naturalnego asfaltu sięgające głęboko pod powierzchnię — przez kilkadziesiąt tysięcy lat wciągały wszystko, co się do nich dostało. Paleontolodzy wydobyli stamtąd szczątki mamutów, tygrysa szablozębnego i ponad trzech milionów innych okazów. Smoła jest ciągle aktywna: sączy się przez szczeliny chodnikowe, w upalne dni tworzy bąble na trawnikach parku. To nie metafora — to warunek gruntowy.
Posadowienie monolitycznej konstrukcji betonowej na takim terenie wymagałoby albo głębokich pali aż do nośnej skały bazowej, albo kompromisu, którego Zumthor nie akceptuje. Do tego dochodzi strefa sejsmiczna: budynek musi się poruszać podczas trzęsienia ziemi, ale nie może mieć widocznych dylatacji — cięć przez elewację i posadzki, które są standardową odpowiedzią architektury na sejsmikę i ruchy termiczne. Trzecia rzecz: Wilshire Boulevard. Ośmiopasmowa arteria, aktywna cały czas. Zamknięcie jej na rok dla prac fundamentowych jest wykluczone.
Trzy niezależne problemy. Jeden projekt. Clark Construction dostał wszystkie trzy naraz.
56 izolatorów i logika odsprzężenia

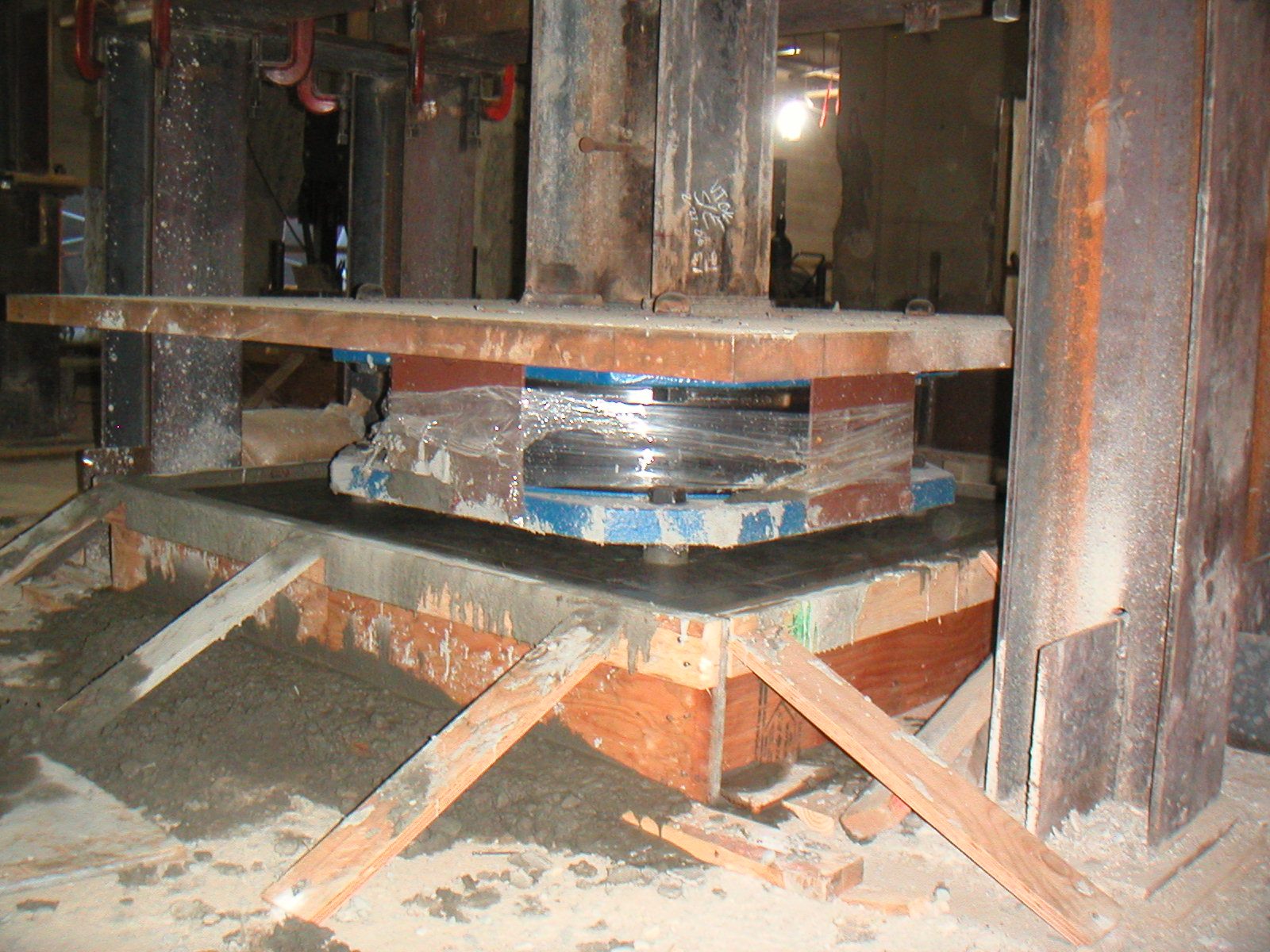

Izolator sejsmiczny to precyzyjne urządzenie. Zazwyczaj: naprzemienne warstwy stali i gumy wysokotłumiącej albo gumy z rdzeniem ołowianym. Warstwy stalowe dają pionową sztywność — budynek nie osiada. Warstwy gumowe pozwalają na poziome przemieszczenie. Przy trzęsieniu ziemi podłoże może przesunąć się o kilkanaście centymetrów, podczas gdy budynek pozostaje w miejscu. Fizycznie: taca z talerzami, którą ktoś gwałtownie przesuwa — talerze trzymają pozycję, taca jedzie.
Pod David Geffen Galleries siedzi 56 takich urządzeń. Nie jeden, nie kilka — 56, rozmieszczonych pod całą podstawą budynku. Liczba wynika z obciążenia: betonowy monolit Zumthora waży proporcjonalnie dużo. Każdy izolator musi nieść swój fragment tego ciężaru, jednocześnie zachowując parametry dynamiczne.
I tu jest zasadnicza elegancja techniczna: izolacja sejsmiczna pozwala zachować monolityczność. Gdyby budynek był sztywno osadzony w fundamencie, musiałby mieć dylatacje — widoczne szczeliny przez elewację, posadzki i stropy. Dylatacje są odpowiedzią struktury na ruchy bez naruszenia betonu. Zumthor nie akceptuje widocznych dylatacji. Izolatory rozwiązują problem zanim dotrze on do powierzchni. Dylatacja staje się zbędna, bo budynek nie jest już układem sztywnym z gruntem. Elewacja może być tym, czym ma być: jedną powierzchnią bez przerw.
fot. Keithalanporter · CC BY-SA 4.0 · Wikimedia Commons
Podwójny strop i znikające instalacje
Muzeum potrzebuje infrastruktury technicznej. Klimatyzacja, elektryka, oświetlenie, odprowadzanie wody — w większości budynków to ląduje albo w sufitach podwieszonych, albo na piętrach technicznych. Oba rozwiązania są widoczne. Sufit podwieszony to zawsze warstwa między strukturą a przestrzenią. Zumthor odmówił obojga.
Budynek ma podwójną kondygnację betonową — gruby sandwich strop-podłoga, który biegnie przez całą jego długość i w swoim wnętrzu zawiera wszystkie media. Instalacje wchodzą z zewnątrz, znikają w betonie, wychodzą dokładnie tam, gdzie jest potrzeba. Z perspektywy sali muzealnej sufit jest sufit. Nie ma między nim a konstrukcją nic, co odczyta się jako ukryta warstwa techniczna.
Ta decyzja kosztuje podwójnie. Po pierwsze: ciężar. Podwójny strop betonowy waży znacznie więcej niż strop żebrowy ze standardowym wypełnieniem. Więcej ciężaru to większe wymagania dla 56 izolatorów sejsmicznych. Więcej ciężaru to głębsze fundamenty w gruncie z asfaltem i smołą. Każda decyzja estetyczna przelicza się na wymagania techniczne kilka kroków dalej. Po drugie: sekwencja. Projektowanie instalacji wewnątrz monolitycznej struktury betonowej jest nieodwracalne — nie można czegoś zmienić po wylaniu. Każde odbicie instalacyjne musiało być znane przed szalowaniem.
Brąz w betonie: styk ruchomy
Słupki fasady są ze stałego brązu. Nie z aluminium anodowanego na kolor złota, nie ze stali brązowanej — z brązu litego. Materialowo to jasna decyzja Zumthora: brąz starzeje się w sposób, który nie wygląda na zaniedbanie. Patyna jest częścią języka. Konstrukcyjnie to osobny problem.
Współczynnik rozszerzalności termicznej brązu wynosi około 17–18 µm/m·°C. Betonu: 10–12 µm/m·°C. Przy wahaniu temperatury o 20°C metrowy słupek brązowy wydłuży się o 0,35 mm więcej niż sąsiadujący beton. Mała liczba. Przez pięćdziesiąt lat życia budynku w Los Angeles — ponad 300 słonecznych dni rocznie, wahania dobowe sięgające 15–20°C — słupek wykona ten ruch kilkanaście tysięcy razy. Każdy cykl to naprężenie w węźle, w którym metal styka się z betonem.
Złe osadzenie: szczelina, korozja betonu przy styku, wypchnięcie tynku wokół słupka po kilkunastu latach. Dobre osadzenie: ślizgowe gniazdo w betonie, które pozwala słupkowi wykonać swój ruch bez odkształcenia materiału. Z zewnątrz widać: metal płynnie wchodzi w beton. Bez szczeliny, bez obróbki blacharskiej, bez listwy przejściowej. Gniazda nie widać — co jest dokładnie założeniem.
fot. Sunolafjagtenben-hur · CC0 · Wikimedia Commons
Most nad Wilshire
Prace fundamentowe wymagały wejścia pod poziom jezdni. Wilshire Boulevard nie mogła zostać zamknięta. Clark Construction postawił tymczasowy most techniczny nad aktywną arterią — konstrukcję, która utrzymywała ruch uliczny na górze i umożliwiała prace fundamentowe poniżej. Kiedy fundamenty były gotowe, most zdjęto.
Nikt o tym moście nie pisze w recenzjach budynku. Nie ma po nim śladu. Spełnił jedyny warunek, który się do niego stosuje: zniknął.
Kiedy David Geffen Galleries otworzą drzwi dla publiczności, prasa architektoniczna napisze o betonie i brązie, o spokoju galerii, o tym jak Zumthor odbudował muzeum, które przez lata było zbieraniną tymczasowych pawilonów. 56 izolatorów, podwójny strop i most nad Wilshire prawdopodobnie się nie pojawią.
To nie jest pominięcie. To dokładnie efekt, o który projekt walczył przez ponad dekadę. Cisza się udała. Ale nie za darmo.
