Zero betonu, zero stali: co konstruktorsko oznacza Feltham Green Cabin

Dwadzieścia jeden metrów kwadratowych. Zero betonu. Zero stali.

Burgess Architects opisuje Feltham Green Cabin dokładnie tak — trzy parametry, z czego dwa to wartości ujemne. Kabina społeczności na Feltham High Street, zachodnie przedmieścia Londynu, Hounslow Borough. Konstruktor: Allt Environmental. Klient: London Borough of Hounslow działający w imieniu Friends of Feltham Green. Budynek operacyjnie zeroemisyjny, z wentylacją mechaniczną z odzyskiem ciepła i panelami słonecznymi z magazynem bateryjnym. Okładzina: sklejka topolowa z certyfikatem FSC, wykończona naturalnie. Dach: trzy drewniane stożki różnych wysokości. Fundament: ubity gruz.

Pytanie nie brzmi, czy wygląda naturalnie. Brzmi: co każde z tych zerowań oznacza jako problem inżynieryjny — i przy jakiej skali przestaje działać?

Fundamenty z gruzu: dopasowanie obciążeń, nie nostalgii

Fundament z ubitego gruzu nie jest wynalazkiem. Jest techniką przedprzemysłową, stosowaną wszędzie tam, gdzie beton nie był dostępny, a obciążenia były na tyle małe, że zagęszczone kruszywo wystarczyło. Technika nie znikła — przetrwała w praktykach, gdzie warunki nadal ją uzasadniają.

Drewniany budynek o powierzchni 21 m² przenosi na fundament bardzo skromne obciążenia trwałe. Beton staje się konieczny, gdy trzeba przenieść ciężar wielopiętrowej konstrukcji, gdy zagęszczone podłoże nie jest jednorodne na dużej powierzchni albo gdy różnicowe osiadanie grozi integralności usztywnionego rdzenia. Lekki timber frame — bez mas termicznych z betonu, bez ciężkich warstw wykończeniowych — toleruje małe ruchy gruntu lepiej niż system sztywny. Drewno pracuje. Beton pęka.

To nie jest argument przeciwko betonowi. To argument za skalą. Przy 21 m² i lekkiej nadbudówce gruz może zastąpić beton i nie jest to kompromis. Przy 210 m² ta sama deklaracja wymagałaby całkowicie innej rozmowy z geotechnikiem.

Trzy stożki: geometria z ograniczeń materiału

Stożek jest jedną z trudniejszych form do uformowania z materiałów płaskich. Sklejki i desek nie można wygiąć w dwóch kierunkach jednocześnie — to problem geometryczny, zwany nierozwijalnością powierzchni podwójnie zakrzywionej. Sfera i paraboloida wymagają cięcia i marszczenia materiału. Stożek — nie.

Stożek da się zbudować z klinowatych, płaskich segmentów. Każdy segment to trapez wycięty z arkusza sklejki; złożony razem z innymi daje przybliżenie stożkowej powierzchni. Dokładność przybliżenia zależy od liczby segmentów — przy wystarczającej ich liczbie oko przestaje widzieć wielościan.

Trzy stożki o różnych wysokościach rozwiązują problem odprowadzenia wody bez metalowych rynien. Woda spływa po powierzchni każdego stożka centralnie do wierzchołka, a stamtąd do rynny obwodowej przy podstawie lub drenu wewnętrznego. To eliminuje krytyczne narożniki, w których dwa dachy się stykają — a to właśnie w tych miejscach nieszczelności pojawiają się najczęściej. Stożki nie są gestem formalnym. Są odpowiedzią na konkretny problem odprowadzenia wody ze struktury pozbawionej metalowej pokrywy.

Zero stali w szkielecie: co trzyma całość razem?

Kiedy brief wpisuje zero stali, eliminuje stalowe łączniki — kątowniki, płaskowniki, śruby do belek, standardowe stopy słupów i belkowe wsporniki. Nowoczesne konstrukcje drewniane opierają się na tych elementach prawie całkowicie, bo są tanie, precyzyjne i szybkie w montażu.

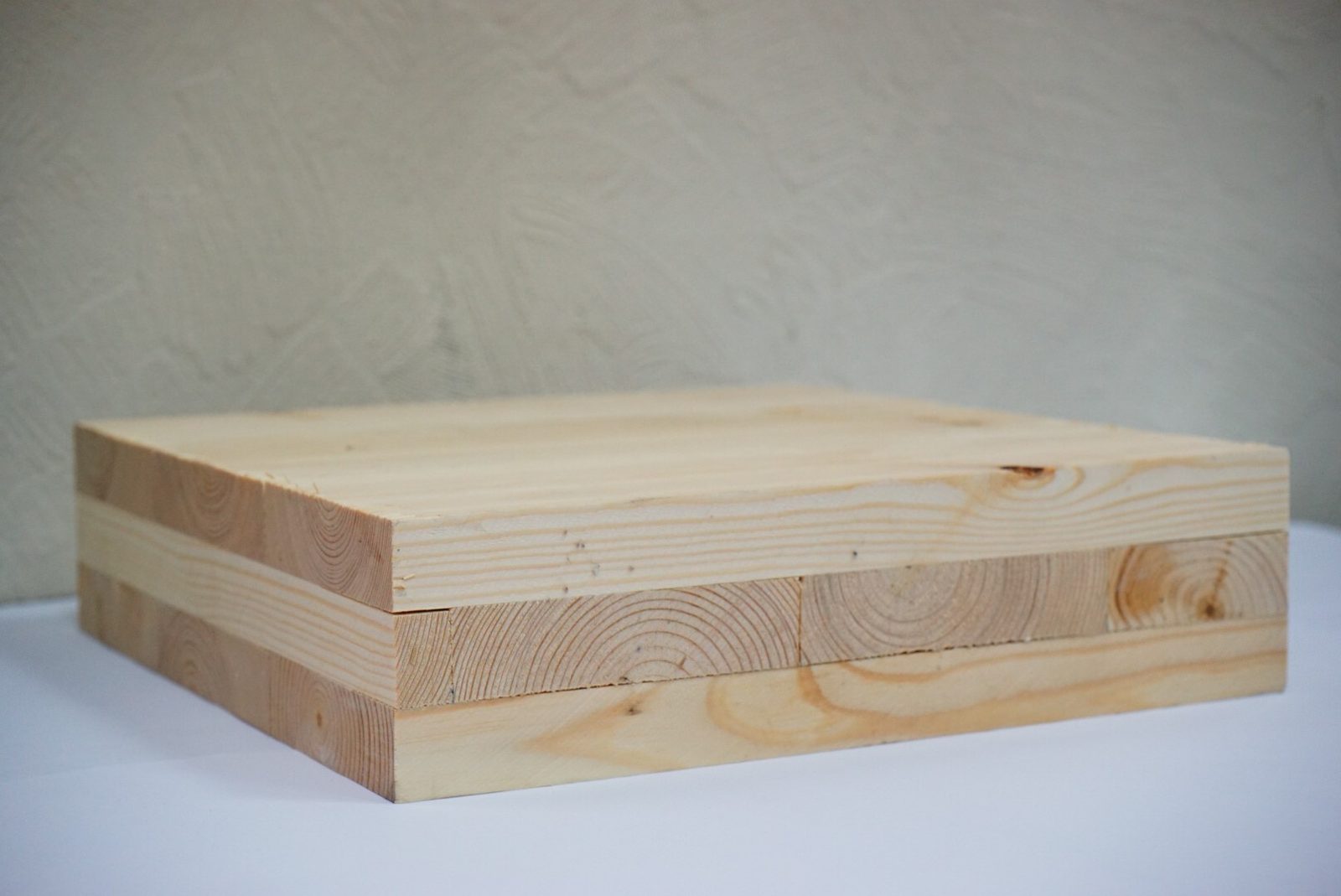

Bez metalowych łączników węzły konstrukcyjne mogą być rozwiązane tradycyjną ciesielką (czop i gniazdo, kołki drewniane), połączeniami klejowymi lub układem, w którym rozpiętości i obciążenia są tak małe, że żaden węzeł nie przekracza wytrzymałości samego drewna bez dodatkowego zbrojenia. To ostatnie jest możliwe przy 21 m² i skromnych przekryciach. Przy większym gmachu ten sam brief wymusiłby albo prawdziwą tradycyjną ciesielkę, albo masa timber z CLT, LVL i klejem — a i te systemy zazwyczaj wymagają stalowych łączników w węzłach.

Z dostępnych informacji nie wynika, jaką technologię połączeń zastosował Allt Environmental. To jest luka w dostępnym opisie projektu, nie w samym budynku. Budynek stoi.

Wentylacja mechaniczna i paradoks szczelności

Mały budynek ma jedną dużą zaletę energetyczną: łatwo go uszczelnić. Liczba złączy, przez które ucieka powietrze, jest proporcjonalna do obwodu — a przy 21 m² obwód jest krótki. Parametry szczelności, których przy dużych budynkach instalatorzy gonią latami, tu są osiągalne przy starannej pracy na kilku metrach uszczelnienia.

Budynek szczelny ma jednak problem: nie ma w nim świeżego powietrza. Wentylacja mechaniczna z odzyskiem ciepła (MVHR) rozwiązuje ten paradoks. System wyciąga zużyte powietrze z wnętrza i przepuszcza przez wymiennik, który przekazuje od 70 do 90 procent ciepła z wywiewu do nawiewu. W Feltham Green Cabin MVHR nie jest ekologicznym dodatkiem — jest warunkiem technicznym działania całego układu energetycznego. Bez niego albo budynek "oddycha" przez nieszczelności i traci ciepło, albo jakość powietrza wewnątrz spada szybko, co przy 21 m² jest odczuwalne po godzinie.

Panele słoneczne z magazynem bateryjnym domykają bilans. Budynek operacyjnie zeroemisyjny w ciągu roku produkuje tyle energii, ile zużywa. Magazyn bateryjny pozwala korzystać z nadwyżki fotowoltaicznej wieczorami, gdy panele już nie pracują.

FSC i topola: co certyfikat mówi, a czego nie mówi

Sklejka topolowa z certyfikatem FSC. Oba człony wymagają rozwinięcia.

Topola rośnie szybko: drzewo osiąga wymiary przydatne do przerobu w 12–15 lat. Dąb potrzebuje osiemdziesięciu. FSC (Forest Stewardship Council) certyfikuje zarówno gospodarkę leśną — las zarządzany z poszanowaniem różnorodności biologicznej i praw pracowniczych — jak i łańcuch dostaw, w którym każdy etap obróbki i transportu jest dokumentowany. Sklejka topolowa z certyfikatem FSC oznacza, że obie ścieżki są spełnione i możliwe do zaudytowania.

Czego certyfikat nie obejmuje: odległości transportu, trwałości drewna na zewnątrz, zachowania okładziny po kilku londyńskich zimach.

Topola ma klasę trwałości 5 według EN 350 — najniższą możliwą. Drewno topolowe bez ochrony w warunkach zewnętrznych jest podatne na degradację. "Wykończenie naturalne" wspomniane w opisie projektu może oznaczać olej, impregnat penetrujący lub powłokę ochronną — i to jest poprawne. Może też oznaczać pozostawienie sklejki bez ochrony, co skończyłoby się infekcją grzybową w ciągu kilku sezonów. Zakładam, że Burgess Architects i Allt Environmental ten problem rozwiązali, ale brakuje publicznie dostępnych szczegółów technicznych.

Uwaga poboczna: FSC jest koniecznym, nie wystarczającym warunkiem odpowiedzialności materiałowej. Sklejka topolowa wyprodukowana w Azji z certyfikatem FSC, dostarczona statkiem do Londynu, jest formalnie FSC-certified — ale ślad węglowy transportu morskiego w tym certyfikacie nie istnieje.

Gabiony, owady i zasada podwójnej funkcji

Ściany gabionowe częściowo wypełnione materiałami z odzysku, z funkcją hotelu dla owadów — to element, który wzbudza w opisach projektu największy entuzjazm. Jest on uzasadniony, ale wymaga perspektywy skali.

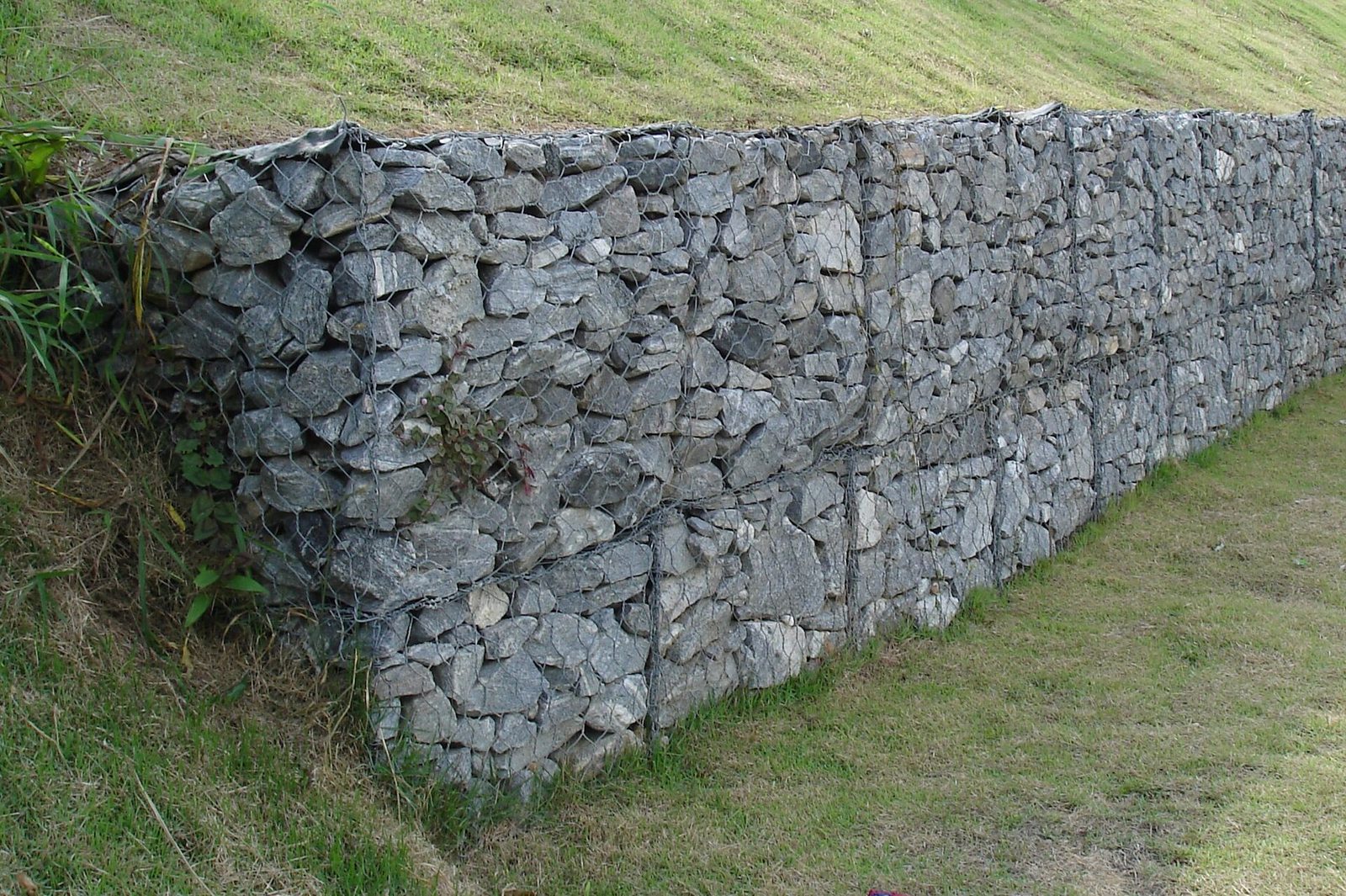

Gabion jest starą techniką inżynieryjną. Kosz siatkowy wypełniony kamieniem to mur oporowy bez zaprawy i betonu, stosowany w budownictwie hydrotechnicznym od XIX wieku. Nie wymaga specjalistycznych urządzeń, toleruje różnorodne kruszywo, a w przypadku uszkodzenia siatki można go naprawić odcinkowo. W Feltham Cabin gabion pełni funkcję oporową i jednocześnie — dzięki nieregularnym pustkom między kamieniami — oferuje siedlisko dla owadów.

Ekologiczny efekt hotelu dla owadów na działce 21 m² w zachodnim Londynie jest w absolutnych liczbach nieduży. Nie zerowy — każde dodatkowe siedlisko jest lepsze od żadnego — ale nieduży. Ważniejsza jest tu zasada: jedno rozwiązanie, dwie funkcje. To jest dobre projektowanie niezależnie od skali i niezależnie od tego, czy tłem jest Feltham czy Warszawa.

Granica skali

Feltham Green Cabin jest poprawny w każdym ze swoich założeń. Zero betonu działa, bo obciążenia na fundament są małe. Zero stali jest osiągalne przy krótkich rozpiętościach. Trzy stożki odprowadzają wodę prosto. MVHR umożliwia szczelność bez duszenia. Topola z certyfikatem FSC — zakładając właściwe wykończenie — jest trwałym wyborem.

Problem nie leży w Feltham. Problem leży w tym, co z tym projektem zrobią ludzie, którzy przeczytają o nim z entuzjazmem i spróbują przenieść deklarację zerowań na budynek dziesięć razy większy. Ubity gruz nie uniesie biurowca. Stożkowe dachy ze sklejki segmentowej nie skalują się na 1000 m² bez gruntownej przeróbki konceptu. Timber frame bez metalowych łączników przy dużych rozpiętościach wymusza albo ciesielstwo tradycyjne, albo inżynierię masy drewnianej, albo po prostu metal.

Wyjątki: MVHR skaluje się w górę bez problemu. FSC i poprawna klasa trwałości drewna są istotne na każdym etapie i niezależne od skali. Zasada podwójnej funkcji — jedna struktura, dwie role — jest przeskalowywalna zawsze.

Granica skali jest pierwszą rzeczą, o którą powinien pytać każdy, kto przeczyta opis tego projektu z wypiekami na twarzy. Przy 21 m² zero betonu jest instrukcją. Przy 2100 m² jest życzeniem — i dopiero wtedy zaczyna się prawdziwy projekt.
